一、系统说明
    近年来，伴随着我国房地产业的迅速发展，建筑智能化行业发展也十分迅速，各类高档住宅小区、政府办公楼、商务楼盘、公共建筑及智能化家居对智能化的应用也越来越广泛，对智能化功能的要求更趋向于多元化和综合化。在建筑物的电力消耗中，照明系统通常占整个建筑电耗的1/3左右，如何合理使用照明，对节约能源至关重要。
    在本方案中，实现建筑物内每层楼分组控制开关时间，地下车库车位灯常亮，并能分组控制开关时间，或者手动开关，灵活自如地管理照明设备。
二、系统结构图
    本建筑物地下负层为车库，地上层为办公，需对公共区域包括车库、楼道及屋顶的照明系统进行管理和控制。照明控制器安装在强电间的照明配电箱内，每路输出不能超过最大电流容量（16A），照明控制器通过RS485线首尾相连，485线通过控制网关与计算机管理系统连接。
照明控制器的开关控制信号线（K1、K2、K3、K4）外接至控制开关，有以下优点：
    a.负载回路连接到照明控制器的输出端，控制开关用控制线与控制器相连；
    b.负载容量较大时仅考虑加大控制容量，控制开关不受影响；
    c.开关距离较远时，只须加长控制线的长度，节省大截面电缆用量；
    d.在实现双控或多控时只需简单地在控制线上并联一个或多个开关，开关之间仅用控制线连接，线路安装简单方便。

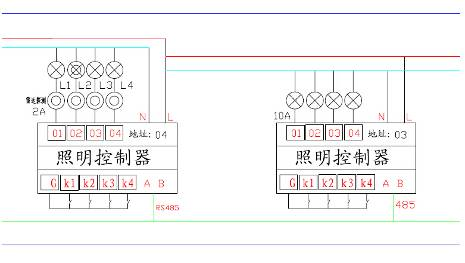

    以下为接线设计图。


三、照明控制器模块
    1、概述
    (1)照明控制器具有4路16A/220V电流控制继电器输出，4路对应的隔离远程开关输入及面板按键，内置存储器和实时时钟，具有远程RS485接口。
    (2)每路继电器可受远程网络控制、本地面板按键控制或远程开关按钮控制，也可按内部时控表定时控制（每路每天可设置8个时段），控制器内部还具有每个控制回路的电流状态检测功能。
    (3)通过RS485通信接口，可通过远程电脑修改、读取控制器内部时控表、控制器状态、工作模式参数等。
    (4)控制器采用工业级高可靠性设计，可作为路灯、楼道灯控制网络的基本控制节点。
2、技术指标
    (1)工作电源：AC220V；
    (2)继电器输出能力：10A/250V（阻性）；
    (3)输入：隔离电压1500V；
    (4)通信RS485接口：隔离1500V ，波特率4800～76800bps可设置；
    (5)工作环境：-20～80℃，湿度≤90%；
    (6)外形尺寸（L×W×H）：164×112×50 mm。
3、主要功能
    (1)四路常开继电器控制输出，每路具有电流有无检测功能。
    (2)四路光电隔离输入（常开，用于外接远程按钮开关），一路紧急输入（可设置为多种联动控制模式）。
    (3)具有RS485接口，可远程通信组网控制器。
    (4)内置存储器和实时时钟，可按设置的时控表定时控制每路继电器。
    (5)可远程或本地设置手动工作模式或定时工作模式。
    (6)支持广播通信方式或组播通信方式：在组网状态下，可远程同时控制所有控制器，或同时控制网络中一部分控制器。
    (7)有效的紧急开关输入时，每路输出可按动作类型的设定值输出开关状态。
4、接线说明
    采用标准35mm导轨安装结构，接线端子中：
    L、N：电源AC220输入
    进线1～4：分别为1～4继电器开关的输入，每路独立。
    出线1～4：分别为1～4继电器开关的输出，每路独立。
    下公共端：远程按钮开关输入公共端。
    上公共端：紧急开关输入公共端。
    IN1-IN4：远程按钮开关输入，外接常开触点，与下公共端短接为有效输入。
    紧急输入：消防设备联动干接点输入，与上公共端短接或断开为有效输入。
    485A、B：RS485通信A端、B端。
